JDZZW-10 电压互感器 说明书

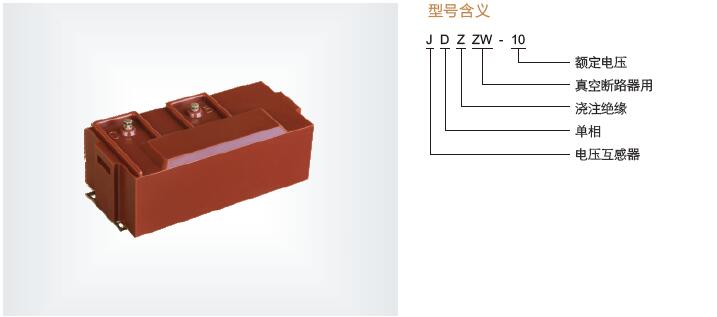

一、JDZZW-10电压互感器概述与型号含义

JDZZW-10电压互感器是专为中置式手车柜设计的新型产品，为环氧树脂浇注全封闭式结构，供额定频率为50HZ，额定电压为10KV及以下中性点非有效接地的电力系统中做电压、电能测量和继电保护用。

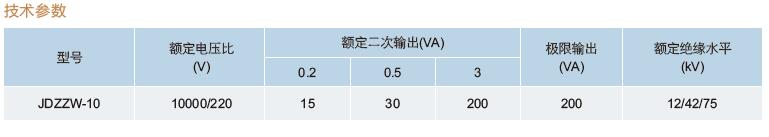

二、JDZZW-10电压互感器技术参数

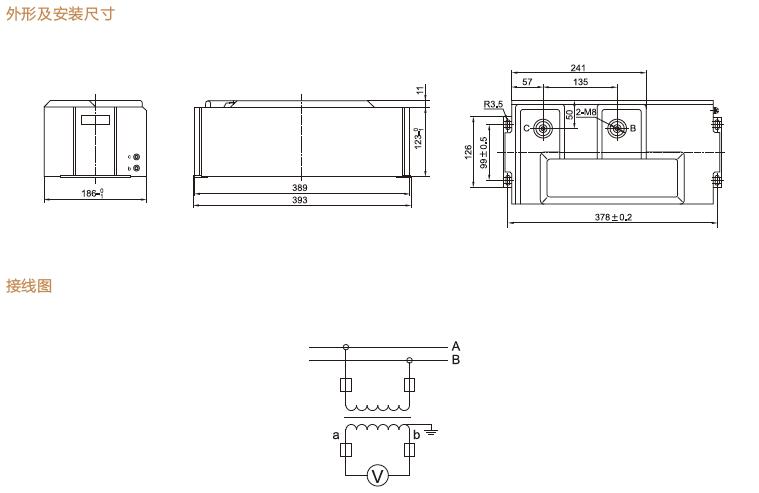

三、JDZZW-10电压互感器产品外形及安装尺寸

四、JDZZW-10电压互感器接线图

五、JDZZW-10电压互感器使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40'C，不低于-5C；
3.周围空气的相对湿度不大于85%（20C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体

六、JDZZW-10电压互感器参数表

七、JDZZW-10电压互感器注意事项

1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。

八、JDZZW-10电压互感器选型推荐

JDZ16-3、6、10       JDZ(X)-10      JDZW-10R      JDZ(X)10-3、6、10A1（G）

JDZX9-35           JDZW-20R       JDZW-10R     JDZW3-3、6、10

JDZXW-35          JDZ16-3、6、10    JDZ(X)W-35(G)    JDZ(J)-3、6、10Q

JDZX10-3、6、10   JDZ10-3、6、10A1    JDZX9-3、6-10Q(G)  JDZX9-3、6-10Q

JDZX18-3、6、10R1    JDZ(X)11-15、20(G)    JDZZW-10   JDZZW-10

JDZ(X)10-3、6、10A1(G)   JDZ(X)W-10    JDZW-20R   JDZW3-3、6、10   JDZXW-35
