JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器

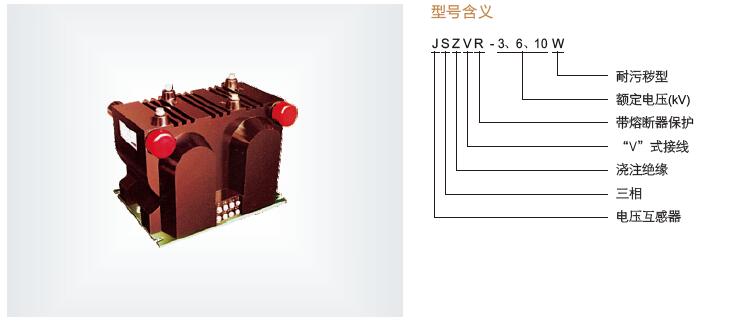

一、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器 概述与型号含义

JSZVR-3W,JSZVR-6W、JSZVR-10W电压互感器采用环氧树脂浇注全封闭结构。电压互感器组成“V”式接线，一次绕组带有熔断器保护，二次输出为100V做测量使用，另外带有110V、220V输出电压端子作操动机构电源。电源容量为1100VA。熔断器装在一次端子内部。JSZVR一10W型是由两台单相电压互感器分别带有熔断器浇注为一体，一次端子与二次端子分别引出。用户可根据需要接成V式三相电压互感器，亦可两台单独使用，互不影响。熔断器装在一次端子内部，更换时，在停电情况下，不用拆除一次外部接线，非常方便，快捷。正常产品二次输出为100V。亦可根据需要分别设有110V、220V控制电源，电源容量为1100VA。

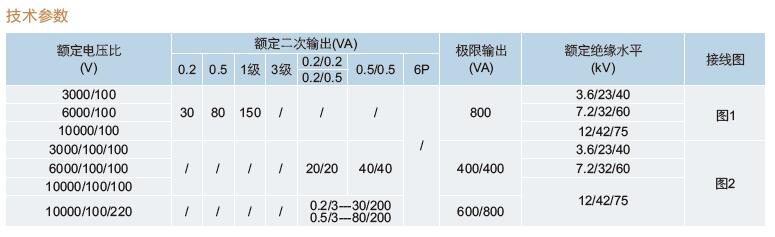

二、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器技术参数

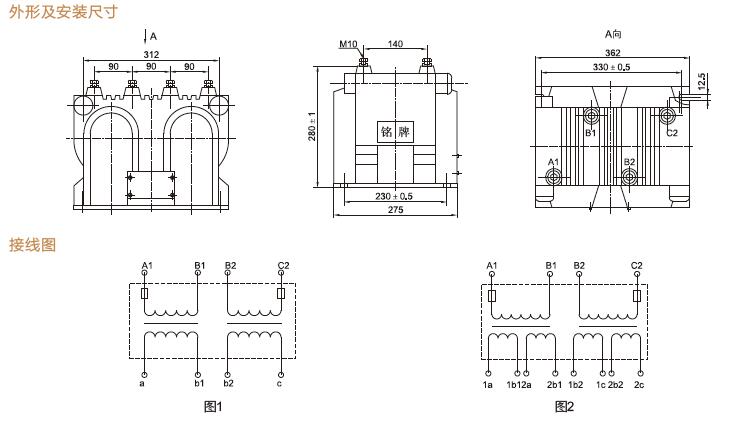

三、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器产品外形及安装尺寸

四、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器接线图

五、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器技术表

●负荷的功率因数COSΦ=0.8（滞后）；
●海拔高度≤1000m，满足Ⅱ级污秽等级；
●产品性能符合标准：GB1207-1997（电压互感器）；

六、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器注意事项

1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路

七、JSZVR-3W、JSZVR-6W、JSZVR-10W电压互感器使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

八、JSZVR-3W、JSZVR-6W、JSZVR-10W 电压互感器选型推荐

JDZ16-3、6、10       JDZ(X)-10      JDZW-10R      JDZ(X)10-3、6、10A1（G）

JDZX9-35           JDZW-20R       JDZW-10R     JDZW3-3、6、10

JDZXW-35          JDZ16-3、6、10    JDZ(X)W-35(G)    JDZ(J)-3、6、10Q

JDZX10-3、6、10   JDZ10-3、6、10A1    JDZX9-3、6-10Q(G)  JDZX9-3、6-10Q

JDZX18-3、6、10R1    JDZ(X)11-15、20(G)    JDZZW-10   JDZZW-10

JDZ(X)10-3、6、10A1(G)   JDZ(X)W-10    JDZW-20R   JDZW3-3、6、10   JDZXW-35
