JDZW-10R真空断路器用电压互感器

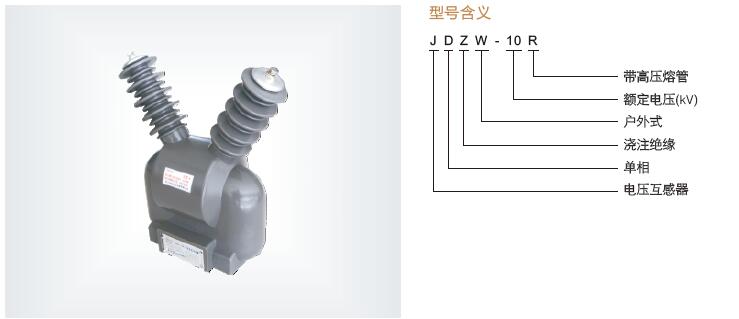

一、JDZW-10R电压互感器概述与型号含义

JDZW-10R电压互感器为户外环氧树脂浇注绝缘全封闭式结构，适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用，也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT，熔断器更换方便。

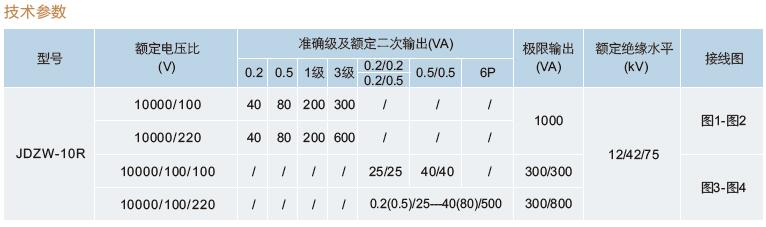

二、JDZW-10R电压互感器技术参数

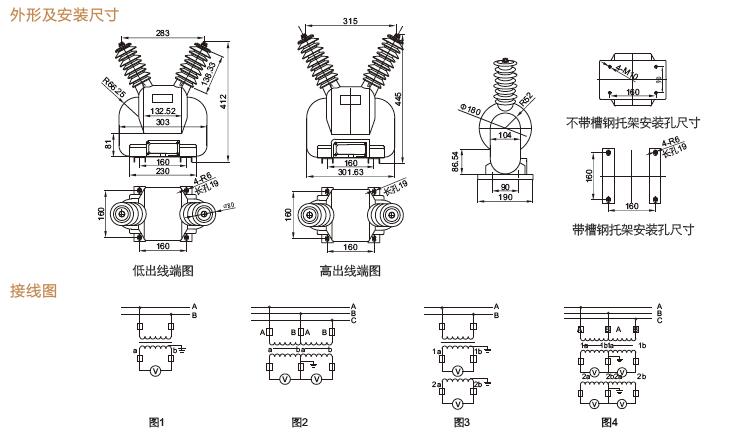

三、JDZW-10R电压互感器产品外形及安装尺寸

四、JDZW-10R电压互感器接线图

五、JDZW-10R电压互感器使用环境

1.安装地点：户外；

2.环境温度：-25℃～+60℃；

3.海拔高度：安装地点的海拔高度不超过2000米；

4.相对湿度：日平均不大于95%，月平均不大于90%；

5．风压不超过700Pa（相当于风速为34m/s）；

6.污秽等级：Ⅲ级。

六、JDZW-10R电压互感器技术参数

七、JDZW-10R电压互感器运输及安装需求

1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时必须水平起吊。

2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。

3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。

八、JDZW-10R电压互感器选型推荐

JDZ16-3、6、10       JDZ(X)-10      JDZW-10R      JDZ(X)10-3、6、10A1（G）

JDZX9-35           JDZW-20R       JDZW-10R     JDZW3-3、6、10

JDZXW-35          JDZ16-3、6、10    JDZ(X)W-35(G)    JDZ(J)-3、6、10Q

JDZX10-3、6、10   JDZ10-3、6、10A1    JDZX9-3、6-10Q(G)  JDZX9-3、6-10Q

JDZX18-3、6、10R1    JDZ(X)11-15、20(G)    JDZZW-10   JDZZW-10

JDZ(X)10-3、6、10A1(G)   JDZ(X)W-10    JDZW-20R   JDZW3-3、6、10   JDZXW-35
