LAZBJ-10Q穿墙式电流互感器

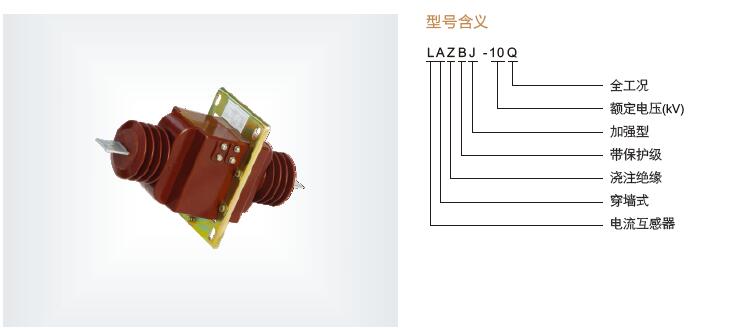

一、LAZBJ-10Q穿墙式电流互感器型号含义

LAZBJ-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

二、LAZBJ-10Q穿墙式电流互感器的技术参数

1、额定绝缘水平：12/42/75kV
2、额定二次电流:5A

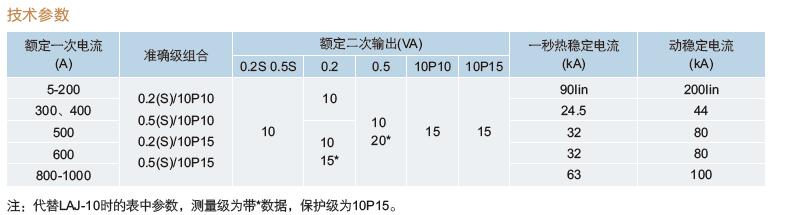

3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。

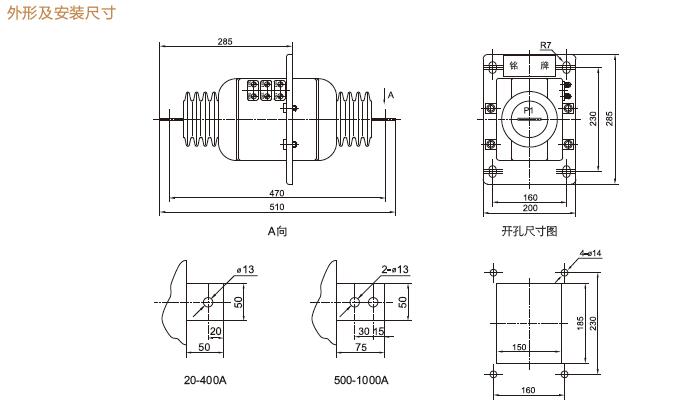

三、LAZBJ-10Q干式电流互感器产品外形及安装尺寸

四、LAZBJ-10Q干式电流互感器原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

五、LAZBJ-10Q穿墙式电流互感器型号参数

 一、电流互感器型号

 第一字母：L—电流互感器

 第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式

 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

 第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

 第五数字：电压等级 产品序号

六、LAZBJ-10Q干式电流互感器选型推荐

LZZBJ12-10A、B、C           LZZB-10            LZZBJ9-10A1G、B1、C1              LZZB9-24/220b/2

LZZBJ4-35                   LZZB9-35D          LA(J)-10Q                         LMZK-10PU

LZZB7-35                   LZZ(J)B6-10Q         LZZJ-10Q                         LZJC-10

LZJ8-10Q                    LQJ8-10Q           LFS-10Q                          LMZ(J)1-10Q

LAZBJ-10Q                  LFZB(J)8-10A2、B2    LDJ-10(Q)/210-L,Y                   LZCT-10C

LFZW28-10                  LDZC-10PU
