LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器

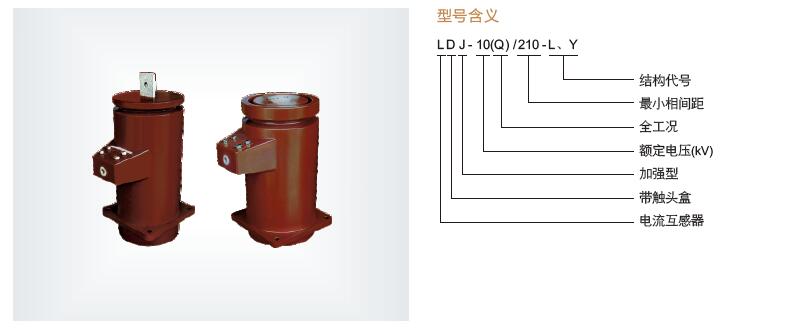

一、手车开关柜用电流互感器概述

LDJ-10/210-L,LDJ-10Q/210-L电流互感器为是专门为KYN-10型手车开关柜而设计,环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。LDJ系列电流互感器为贯穿式环氧树脂浇注全封闭结构，其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。

二、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器工作条件：

1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃。

2、海拔高度不超过1000M（超过请注明）

3、接地方式：中性点非有效接地系统

4、大气条件：无严重污染

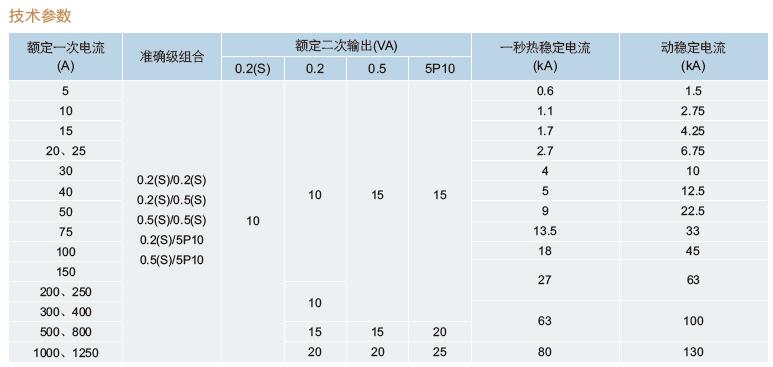

三、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器电流比

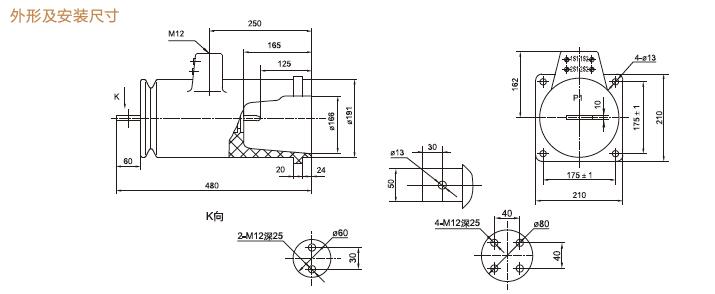

四、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器外形及安装尺寸

五、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器技术参数

产品性能符合标准GB1208和IEC60044-1

额定绝缘水平12/42/75KV

负荷的功率因数：cosφ=0.8(滞后)

额定频率50Hz或60Hz

额定一次电流:5-3150A

额定二次电流：5A或1A

环境温度：-5℃～+40℃

计量准确级数:0.2S,0.5S,0.2,0.5

六、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器注意事项：

1、电流互感器一次有电流时，二次绕组不得开路，否则有高压产生，对产品性能亦有影响；

2、一次绕组的重复工频耐压，试验应在规定试验电压值得80%以下

七、LDJ-10/210-L,LDJ-10Q/210-L手车开关柜用电流互感器选型推荐

LZZBJ12-10A、B、C           LZZB-10            LZZBJ9-10A1G、B1、C1              LZZB9-24/220b/2

LZZBJ4-35                   LZZB9-35D          LA(J)-10Q                         LMZK-10PU

LZZB7-35                   LZZ(J)B6-10Q         LZZJ-10Q                         LZJC-10

LZJ8-10Q                    LQJ8-10Q           LFS-10Q                          LMZ(J)1-10Q

LAZBJ-10Q                  LFZB(J)8-10A2、B2    LDJ-10(Q)/210-L,Y                   LZCT-10C

LFZW28-10                  LDZC-10PU
