JDZ-6Q、JDZ-3Q、JDZ-1Q电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，JDZ-3，JDZ-6，JDZ-10 二台一组时为V/V连接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V/V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。
二、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器使用条件
1 海拔高度不超过 1000 米
2 周围环境温度不高于+40 ℃，不低于-5 ℃
3 周围空气的相对湿度不大于 85 %(20 ℃）
4 安装场所无腐蚀性的气体
三、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器结构简介
JDZ-10(Q)、JDZJ-6(Q)、JDZ型互感器为半封闭，外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互感器绝缘靠环氧树脂产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮一次绕组引出线端子的标志为 A，X ；二次绕组引出线端子的标志为 a。x ，均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。
四、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器主要技参数：
1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）

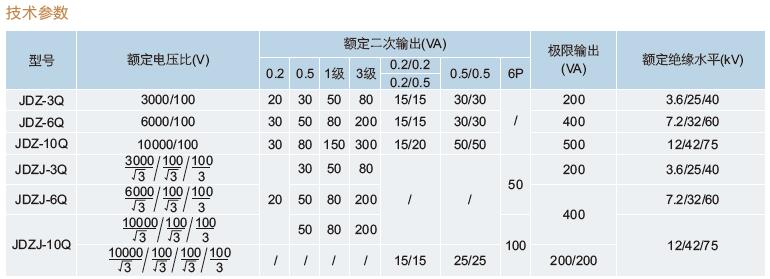

4 JDZ-10其他技术参数见下表：
五、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器产品绝缘： 1.额定绝缘水平：
JDZ-3kv 产品：36/25/4OKV
JDZ-6kv 产品：72/32/60KV
JDZ-IOkv 产品：12/ 42/75KV
2 二次对二次地工频耐压： 3kv 历时 605
3 感应耐压试验：
150 赫兹电源二次加压
JDZ-3kv 产品：使一次达 10kv 历时 40S
JDZ-6kv 产品：使一次达 20kv 历时 40S
JDZ-IOkv 产品：使一次达 28kv 历时40S

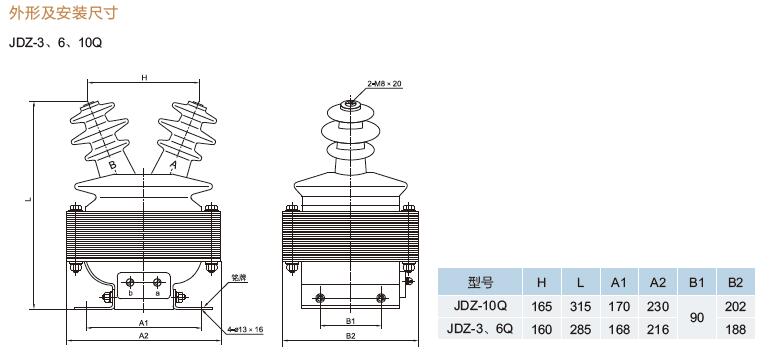

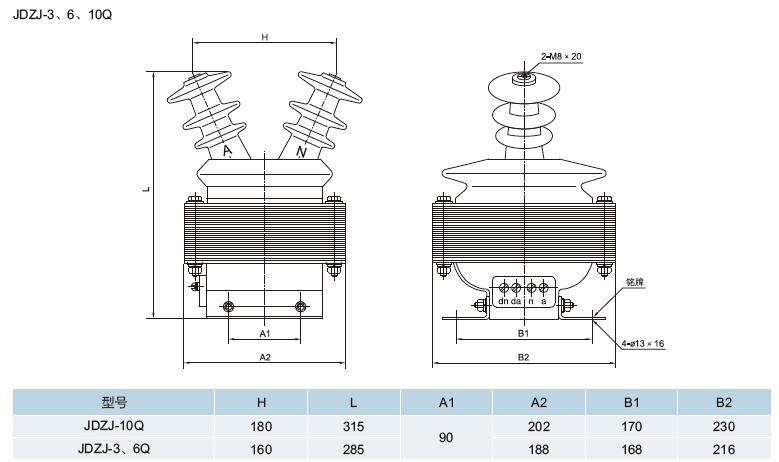

七、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器产品外形及安装尺寸

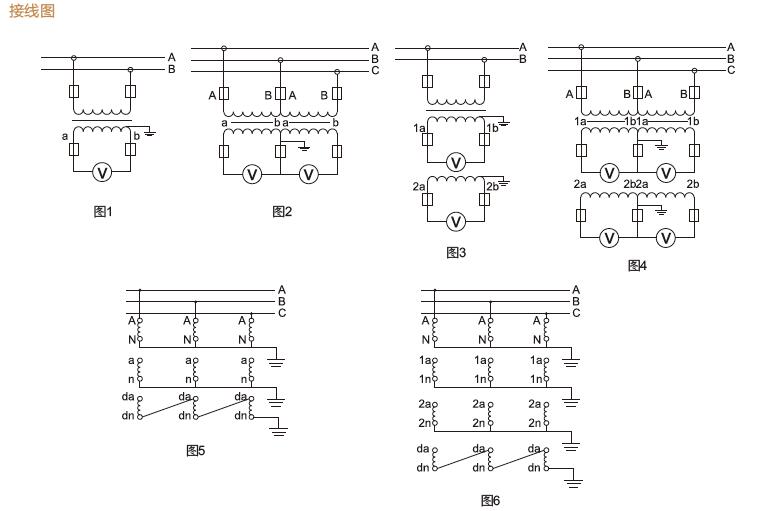

八、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器接线图
九、JDZ系列户外电压互感器作用
把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

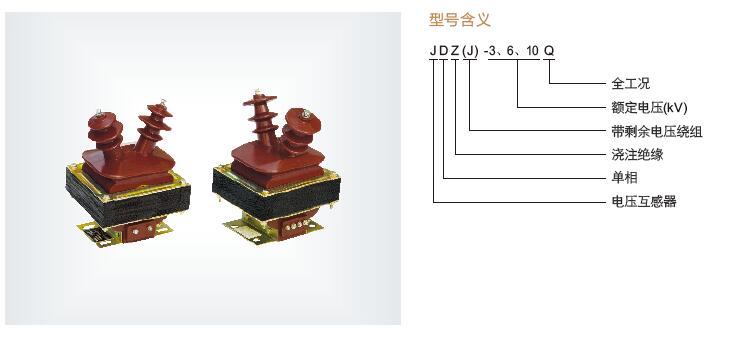

十、JDZ-6Q、JDZ-3Q、JDZ-10Q电压互感器型号推荐
JDZ(X)-10 JDZW-10R JDZW-20R JDZW3-3、6、10
JDZXW-35 JDZ(X)W-35(G) JSZXW-10R-三相电压互感器
