JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器XGW-12用

一、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器概述：

JSZV12A-6R,JSZV12-3R, JSZV12-10R电压互感器是专为XGW-12型户外交流固定工金属封闭开关而设计的。本型电压互感器一次绕组带熔断器保护，不仅提供100V测量电压，还提供220V操作电源供继路器使用。

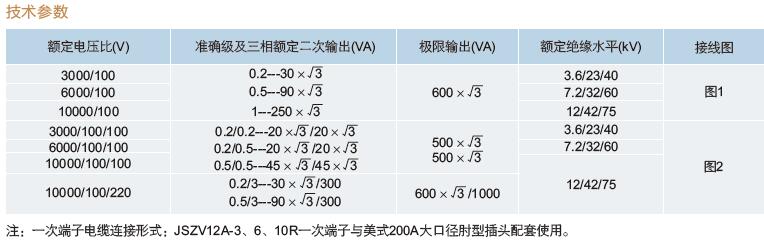

二、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器技术参数：
1、负荷的功率因数COSΦ=0.8（滞后）；
2、海拔高度≤1000m，满足Ⅱ级污秽等级；
3、产品性能符合标准：GB1207-1997（电压互感器）；

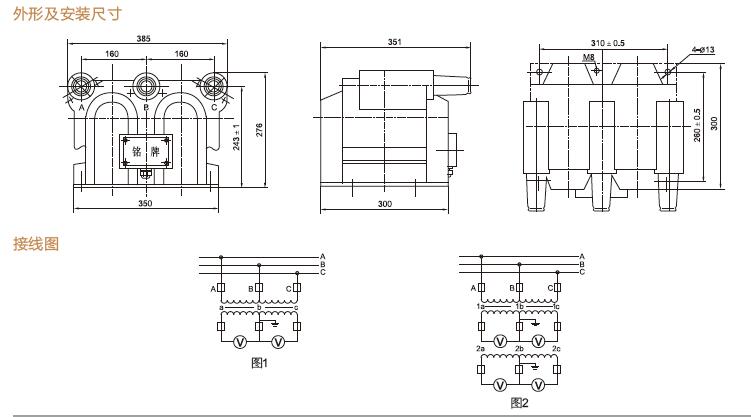

三、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器尺寸

四、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器选型推荐

JDZ(X)-10               JDZW-10R                     JDZW-20R             JDZW3-3、6、10

JDZXW-35               JDZ(X)W-35(G)                 JSZXW-10R-三相电压互感器

五、户外电压互感器结构简介

JDZX10-6,JDZX10-3电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有 限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

六、户外电压互感器分类

一. 按用途分

测量用电压互感器（或电压互感器的测量绕组。在正常电压范围内，向测量、计量装置提供电网电压信息。

保护用电压互感器（或电压互感器的保护绕组。在电网故障状态下，向继电保护等装置提供电网故障电压信息。

二.按绝缘介质分

干式电压互感器。由普通绝缘材料浸渍绝缘漆作为绝缘，多用在及以下低电压等级。

浇注绝缘电压互感器。由环氧树脂或其他树脂混合材料浇注成型，多用在及以下电压等级。

油浸式电压互感器。由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用于及以下电压等级。

气体绝缘电压互感器。由气体作主绝缘，多用在较高电压等级。

通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘(如六氟化硫)互感器也是干式。浇注式适用于35kV及以下的电压互感器，35kV以上的产品均为油浸式。

三.按相数分

绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3-15kV的产品有时采用三相结构。

四.按电压变换原理分

电磁式电压互感器。根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在及以下电压等级采用。

电容式电压互感器。由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用。

光电式电压互感器。通过光电变换原理以实现电压变换，目前还在研制中。

五.按使用条件分

户内型电压互感器。安装在室内配电装置中，一般用在及以下电压等级。

户外型电压互感器。安装在户外配电装置中，多用在及以上电压等级。

六.按一次绕组对地运行状态分

一次绕组接地的电压互感器。单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地。

一次绕组不接地的电压互感器。单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。

七.按磁路结构分

单级式电压互感器。一次绕组和二次绕组（根据需要可设多个二次绕组同绕在一个铁芯上，铁芯为地电位。我国在及以下电压等级均用单级式。

串级式电压互感器。一次绕组分成几个匝数相同的单元串接在相与地之间，每一单元有各自独立的铁芯，具有多个铁芯，且铁芯带有高电压，二次绕组（根据需要可设多个二次绕组处在最末一个与地连接的单元。我国目前在电压等级常用此种结构型式。

组合式互感器

由电压互感器和电流互感器组合并形成一体的互感器称为组合式互感器，也有把与组合电器配套生产的互感器称为组合式互感器。

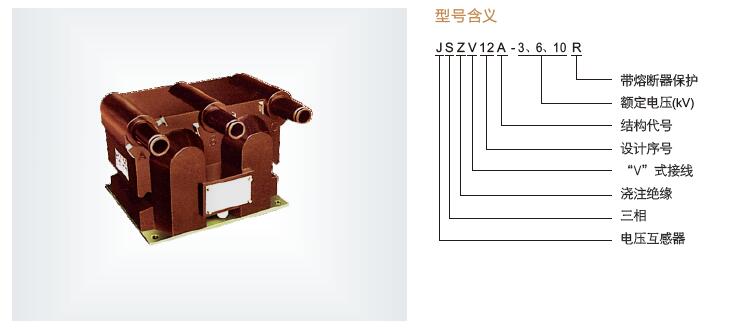

七、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器符号

第一个字母：J——电压互感器；

第二个字母：D——单相；S——三相

第三个字母：J——油浸；Z——浇注；

第四个字母：数字——电压等级（KV）。

例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。

额定一次电压，作为互感器性能基准的一次电压值。

额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。

准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值

八、JSZV12A-6R,JSZV12A-3R,JSZV12A-10R户外电压互感器作用

把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

九、户外电压互感器厂家-浙江中拓高压电器有限公司

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
