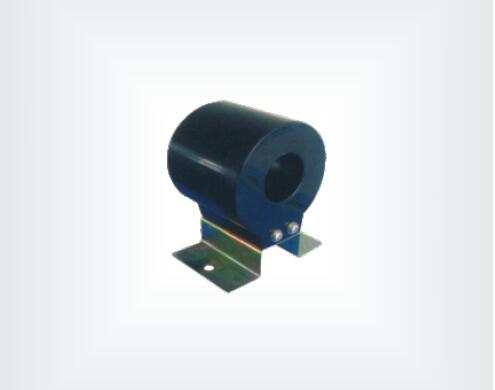

LMZC-10PU高精度电流互感器 环网柜、充气柜用互感器 复合合金铁芯

一、LMZC-10PU 高精度电流互感器简介

LMZC-10高精密电流互感器采用了磁导率很高、饱和磁感应强度较低的复合合金铁芯作为导磁材料，具有较高的测量精度和较低的仪表保安系数。适用于电力系统配电线路、变压器以及用电设备的准确的电能计量、电流测量和保护。用于微机保护(RTU、FTU)时，微机保护系统电流回路的输入阻抗小于50毫欧。

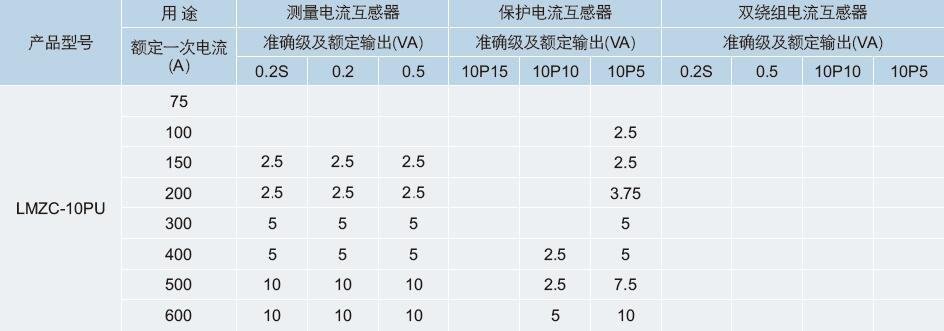

二、LMZC-10PU 环网柜用电流互感器电流比参数

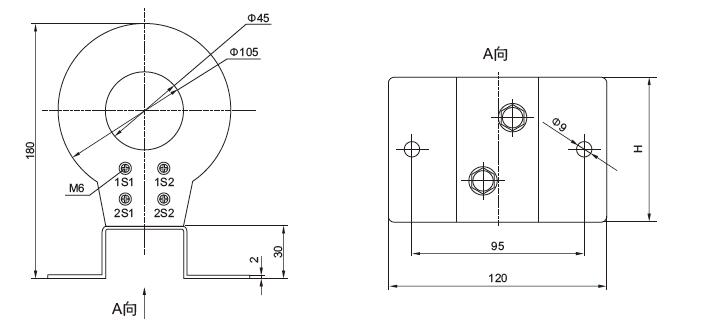

三、LMZC-10PU 充气柜用电流互感器尺寸

四、 LMZC-10PU 穿心式高精度电流互感器注意事项：

1. 开口电流互感器安装前必须将其二次与电表（或其他测量装置）接好，确保互感器二次没有开路；

2. 将所有接好二次线的开口电流互感器放置现场，等待安装；

3. 若现场一次母线为电缆，可进行带电安装；若一次母线为铜排，则带电操作对操作者要求熟练程度比较高，且要求做好绝缘防护措施；

4. 安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。

五、LMZC-10PU环网柜用电流互感器技术参数

额定频率：50Hz or 60Hz；，

额定二次电流：5A or 1A；

工频耐压3kV , 1min；

额定扩大电流：120%In；

执行标准： GB1208-2006《电流互感器》；WNCB001-2008(企业标准)。

P2表示一次极性端，S1、S2表示二次极性端；P2和S2为同名端（减极性）。

六、LMZC-10PU 充气柜用电流互感器使用条件

环境温度：－350C-+550C

日平均温度：≤400C。

海拔高度：≤3000m

大气条件：大气中无严重污秽

七、高精度电流互感器选型推荐

LMZK-10PU  LZCT-10C  LMZC-10PU LMZK5-10 LMZK1-10

LMZK2-10 LMZK3-10 LMZK4-10 LMZK5-10 LMZK6-10 LMZK10-10
